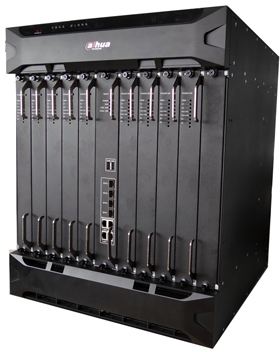

產品概述
硬件結構：標準19"的12U機架設計，電信運營級機箱系統；
插卡式模塊設計，可根據市場需求靈活配置；
業務卡支持熱插拔，可方便進行維護；
支持直流/交流電源，適應于機房等應用環境。視頻編解碼：
支持320路D1或80路HD信號編碼（滿配）
支持1280路D1或160路HD信號解碼（滿配）矩陣切換：
支持模擬，數字視頻信號的輸入和矩陣輸出；
支持標清，高清視頻信號的矩陣切換和輸出；
支持模擬視頻后無壓縮編碼輸出；
支持網絡鍵盤，客戶端等控制切換網絡功能：
支持8個千兆帶寬網絡接口和8個光纖口（二選一），用于矩陣的控制，視頻實時預覽，和網絡集中存儲；
支持TCP/IP協議，支持RTP/RTSP/RTCP/TCP/UDP/DHCP/PPPoE等網絡協議。
支持網絡擴展報警信號輸入和輸出
支持遠程控制模擬，數字視頻切換上墻
支持遠程重啟，遠程升級和恢復默認設置等操作
支持用戶權限管理，支持白名單功能技術參數?
系統參數
?
?
?
設備型號
DH-M60
?
主處理器
64位四核處理器
?
操作系統
嵌入式LINUX
?
總線
PCIe總線
?
卡槽
11個（1個中央主控板槽位，10個視音頻業務板槽位）
?
系統配置
主機箱
2個電源，主控板，PCIe總線背板，智能溫控風扇
?
視頻輸入卡
最大支持10塊
?
視頻輸出卡
最大支持10塊
?
報警卡
可選配
?
視頻編碼輸入
DH-VEC3204FB-M60
（模擬視頻）
接口
BNC (1.0VP-P,阻抗：75Ω)
?
制式
PAL/NTSC自適應
?
壓縮格式
H.264
?
編碼能力
單板32路D1
?
音頻
單板32路，DB26接口(2.0Vp-p，阻抗：1KΩ)，G.711a
?
DH-VEC0804HV-M60
(VGA高清視頻)
接口
VGA
?
壓縮格式
H.264
?
編碼能力
單板8路，最高1280*1024，向下兼容
?
DH-VEC0804HS-M60
（HD-SDI高清視頻）
接口
BNC
?
壓縮格式
H.264
?
編碼能力
單板8路1080P/UXGA/720P/D1
?
DH-VEC0804HF-M60（光纖視頻）
接口
LC接口
?
壓縮格式
H．264
?
編碼能力
單板8路1080P/UXGA/720P/D1
?
網絡視頻
編碼標準
H．264/MPEG4
?
傳輸協議
TCP/UDP/RTP/RTSP/RTCP
?
接入設備
IPC，DVR，NVS，NVR
?
視頻分辨率
1080P/UXGA/720P/D1/HD1/2CIF/CIF/QCIF
?
視頻解碼輸出
DH-VDC1204B-M60
（BNC接口）
解碼能力
單板支持16路1080P/32路720P/128路D1解碼
?
輸出接口
12路BNC接口
?
音頻接口
12路DB15線性音頻接口
?
畫面分割
1/4畫面分割
?
DH-VDC0804V-M60
（VGA接口）
解碼能力
單板支持16路1080P/32路720P/128路D1解碼
?
輸出接口
8路VGA接口
?
音頻接口
8路DB15線性音頻接口
?
畫面分割
1/4/9/16畫面分割
?
DH-VDC0804D-M60
（DVI接口）
解碼能力
單板支持16路1080P/32路720P/128路D1解碼
?
輸出接口
8路DVI接口
?
音頻接口
8路DB15線性音頻接口
?
畫面分割
1/4/9/16畫面分割
?
DH-VDC0804H-M60
?(HDMI接口)
解碼能力
單板支持16路1080P/32路720P/128路D1解碼
?
輸出接口
8路HDMI接口
?
音頻接口
8路DB15線性音頻接口
?
畫面分割
1/4/9/16畫面分割
?
系統級聯
DH-VFC0804JF-M60
光模塊
SFP光模塊
?
接口
LC接口
?
級聯能力
可傳輸16路高清/64路標清，支持以太網和RS485透傳
?
矩陣交換能力
矩陣交換
視頻源
模擬相機，數字相機，IPC，DVR，NVS，NVR等視頻源接入
?
IP高清矩陣交換
支持80路1080P，160路720P，320路D1網絡視頻矩陣交換輸出
?
非壓縮高清視頻矩陣交換
最大支持64路輸入32路交換輸出
?
非壓縮標清視頻矩陣交換
256路輸入256路輸出
?
大屏融合控制
解碼卡大屏拼接
拼接能力
具備80面屏體的大屏拼接
?
大屏功能
支持拼接縮放
?
輸入源
高清和標清，數字和模擬視頻任意組合，混合顯示
?
輸出接口
HDMI/DVI/VGA/BNC
?
控制方式
PC客戶端或網絡鍵盤
?
主控接口
通訊接口
8個RJ45接口，支持1000M網，8個光口，（網口和光纖口不能同時使用，兩者只能二選一）
網管口：1個千兆以太網口，用于遠程配置和設備管理。VGA輸出口1個。
串口
1個標準RS-232接口，用于參數配置，設備維護，透明通道
?
USB接口
4個USB2.0接口，前面板和后面板各兩個
?
工作環境及其他物理參數
?
?
?
電源
直流電源：DC48V 47-63Hz 交流電源： 100~120V AC，200~240V AC
?
功耗
≤800W
?
工作溫度
0℃－＋50℃
?
工作濕度
10%－90% 86kpa－106kpa
?
尺寸
19英寸12U機箱? 482.6mm（寬）*496mm(深) *532.6mm （高）
?
重量
≤40Kg (滿配)
