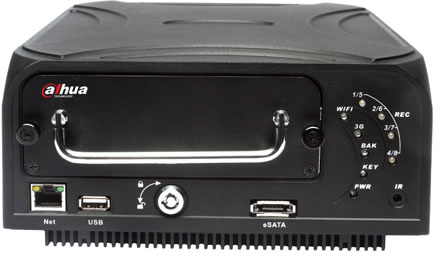

產品概述
采用堅固鋁合金材料作為機箱，散熱性、牢固性更高
可內置兩塊硬盤作為存儲介質，增強錄像存儲時間
先進的硬盤盒內置減震設計，對硬盤保護良好
提供多達8路的視頻接入能力
編碼能力強，提供2、4、6路實時D1錄像存儲，具備雙碼流
接口標準化，航空接口便于施工、牢固耐用
功能豐富，具有多種報警方式、錄像模式，提供多種信息及車輛狀態的采集和記錄功能
接口豐富，提供方便的擴展與連接能力
操作方便，提供方便的備份、升級、操作、維護和管理功能
內置專業車載寬電壓電源模塊，為攝像機等提供電源，安裝更簡單
可內置3G無線傳輸模塊和GPS定位模塊，實現遠程視頻監控管理功能
技術參數
設備參數 |
DH-DVR0404MF-H |
DH-DVR0604MF-H |
DH-DVR0804MF-U |
|
系 統 |
主處理器 |
高性能工業級嵌入式微控制器 |
||
操作系統 |
嵌入式LINUX |
|||
系統資源 |
多工操作，可同時多路錄像、同時錄像回放、同時網絡操作 |
|||
操作界面 |
人性圖形化菜單會話界面 |
|||
輸入設備 |
鼠標操作、遙控器、專用鍵盤 |
|||
輸入法 |
包含：數字、英文、符號、可擴展中文輸入 |
|||
快捷功能 |
菜單中對于相同設置可進行快捷復制粘貼操作 右鍵菜單列出了畫面分割等常用的功能 鼠標雙擊直接切換畫面 |
|||
壓縮標準 |
圖像壓縮標準 |
H.264 |
||
音頻壓縮 |
G711A |
|||
視 頻 監 視 |
視頻輸入 |
4路復合視頻(NTSC/PAL)航空頭（1.0VP-P，75Ω） |
6路復合視頻(NTSC/PAL)航空頭（1.0VP-P，75Ω） |
8路復合視頻(NTSC/PAL)航空頭（1.0VP-P，75Ω） |
視頻輸出 |
1路模擬視頻航空頭接口 (1.0Vp-p, 75ohms) |
|||
1路VGA輸出 |
||||
支持TV/VGA視頻同時輸出 |
||||
視頻標準 |
PAL（625線，50場/秒），NTSC（525線，60場/秒） |
|||
視頻記錄速度 |
實時模式：PAL每路1幀/秒-25幀/秒可調，NTSC每路1幀/秒-30幀/秒可調 |
|||
視頻顯示 |
1、4畫面 |
1、4、9畫面 |
1、4、9畫面 |
|
監視輪巡 |
支持報警、動態監測及定時自動控制等監視輪巡功能 |
|||
圖像分辨率 PAL/NTSC |
PAL/NTSC： 實時監視? D1 704×576/704×480 |
|||
錄像回放： D1? 704×576/704×480 、HD1? 352x576/352x480、BCIF? 720x288/720x240、CIF? 352×288/ 352×240 、 QCIF ?176×144/176×120 |
||||
支持雙碼流功能，輔碼流分辨率 CIF? 352×288/ 352×240、QCIF 176×144/176×120???? |
||||
圖像畫質 |
圖像畫質6檔可調 |
|||
區域覆蓋 |
全屏內可設置任意大小的一塊區域遮擋保護，最大支持4塊區域遮擋 |
|||
畫面信息 |
通道信息、時間信息、區域遮蓋，以及車牌號碼，GPS，報警信息 |
|||
TV調節 |
調節每一路的TV輸出的區域,以適應畫面損失嚴重的TV監視器 |
|||
通道鎖定 |
保密通道監視畫面，當黑屏顯示覆蓋某一路的監視圖像時,實際編碼的圖像仍為正常 通道處于鎖定，限制沒有權限訪問的用戶查看當前通道，增強保密性 |
|||
通道狀態顯示 |
通道畫面上可顯示通道名稱、錄像狀態、通道鎖定狀態、視頻丟失狀態、動態檢測狀態等 |
|||
顏色設置 |
設置每個通道的視頻輸入信號的色調、亮度、對比度、飽和度、增益 |
|||
音 頻 |
音頻輸入 |
4路音頻輸入200-1000mv10KΩ(航空頭) |
6路音頻輸入200-1000mv10KΩ(航空頭) |
8路音頻輸入200-1000mv10KΩ(航空頭) |
音頻輸出 |
1路音頻輸出?? 200-3000mv? 5KΩ(航空頭) |
|||
語音對講 |
1路語音對講輸入200-3000mv? 10KΩ1路語音對講輸出200-3000mv? 5KΩ |
|||
硬?? 盤 |
硬?? 盤 |
內置2個sata接口，可掛接2個硬盤 |
||
占用硬盤空間 |
音頻： 28.8M字節/小時 視頻： 56～900M字節/小時 |
|||
錄 像 及 回 放 |
圖像分辨率 PAL/NTSC |
最高可設D1@25幀 |
||
錄像模式 |
手動錄像、動態檢測錄像、定時錄像、報警錄像 錄像的優先級：手動錄像>報警錄像>動態檢測錄像>定時錄像 |
|||
錄像文件記錄時間 |
1～120分鐘可設置(默認為60分鐘) |
|||
錄像循環方式 |
硬盤循環覆蓋錄像 |
|||
錄像查詢 |
根據時間、類型、通道號查詢錄像 |
|||
回放模式 |
多種慢放速率，多種快放速率，手動單幀播放、倒放等模式 |
|||
文件多種切換方式 |
可切換到正在播放的上一個文件或下一個文件或文件列表任意的文件 可切換到當前播放通道同一時刻的其他任意通道的文件（如存在文件） 支持文件的連續播放，一個文件放完后，繼續播放同一個通道的下一個文件 |
|||
多路回放 |
支持4個通道錄像同時回放 |
|||
畫面縮放 |
多路回放時的小畫面/適應窗口/全屏 |
|||
局部放大 |
單畫面全屏回放時可選擇畫面任一區域進行局部放大播放該區域的圖像 |
|||
存儲功能 |
備份方式 |
外接USB存儲設備（如普通U盤、移動硬盤） |
||
外接ESATA硬盤備份 |
||||
網絡下載保存 |
||||
網 絡 功 能 |
網絡控制 |
遠程訪問前端通道監控畫面 |
||
通過網絡客戶端軟件或瀏覽器訪問、設置系統參數 |
||||
通過客戶端或瀏覽器網絡升級程序，實現遠程維護 |
||||
通過網絡查看視頻丟失等報警 |
||||
網絡云臺控制 |
||||
遠程下載存儲及錄像回放 |
||||
與相關軟件（中心管理軟件）配套可實現多臺設備聯網共享信息 |
||||
雙工透明串口 |
||||
網絡方式報警輸入、輸出 |
||||
語音對講 |
||||
視頻檢測與報警 |
動態檢測 |
區域設置：每畫面可設置396(PAL 22×18 NTSC 22×15)個檢測區域；檢測靈敏度設置：區域可設置多級靈敏度；可聯動錄像或外部報警輸出或彈出屏幕提示 |
||
視頻丟失 |
可聯動外部報警輸出或彈出屏幕提示 |
|||
外部報警 |
可聯動錄像，或在設置的時間段內聯動外部報警輸出或彈出屏幕提示。 |
|||
手動報警控制 |
可以使能或禁止某個報警輸入通道 可以模擬產生報警信號輸出到某個報警輸出通道 |
|||
報警輸入 |
7路報警輸入(通過設置常開或常閉開關，可選擇報警產生類型) |
|||
報警輸出 |
2路繼電器輸出 |
|||
報警 繼電器 |
30VDC? 1A，125VAC 0.5A（聯動輸出） |
|||
接口 |
USB接口 |
1個USB 2.0接口， 擴展1個USB 2.0接口 |
||
網絡接口 |
RJ45 10M/100M自適應以太網口 |
|||
RS485 |
云臺控制接口，支持多種協議 |
|||
RS232 |
用于普通串口（調試）、鍵盤接口及透明串口（通過網絡轉發串口的輸入輸出） |
|||
擴展功能 |
GPS |
內置GPS模塊，可實現GPS信息的顯示和編碼疊加，錄像記錄 |
||
3G |
內置3G模塊（EV-DO，WCDMA，TD-SCDMA），支持時段設置，短信觸發上下線設置，語音觸發上下線設置，?；顣r間設置 |
|||
系統信息 |
硬盤信息 |
硬盤使用狀況等相關信息顯示，當前工作盤指示 |
||
碼流統計 |
每個通道的碼流統計，波形顯示。 |
|||
日志查找 |
顯示系統日志，可達1024條，并支持按時間和類型的查找日志信息 |
|||
系統版本 |
顯示錄像通道數，報警輸入輸出通道數，系統版本號，發布日期等 |
|||
在線用戶 |
顯示網絡上在線的用戶 |
|||
用戶管理 |
用戶管理 |
多級用戶管理；多種管理模式，本地、串口、網絡的用戶統一管理，用戶權限可設置 |
||
用戶和組的添加和權限修改 |
||||
密碼安全性保護 |
密碼修改，有用戶帳號權限的用戶還可設置其它用戶的密碼 |
|||
帳號鎖定策略：每30分鐘內僅可試密碼5次，否則鎖定；降低攻擊的可能性 |
||||
程序升級 |
通過客戶端或升級工具 |
|||
可擴展U盤升級 |
||||
登錄注銷與關機 |
密碼方式登錄，確保安全性 |
|||
關閉系統菜單時人性化菜單對話：提供注銷菜單用戶，關閉機器，重啟機器等選擇 |
||||
可設置關機權限，確保擁有權限的用戶關閉機器 |
||||
可設定時開關機，ACC延時關機 |
||||
常規參數 |
電源 |
6V-36V DC |
||
功耗(+3W) |
< 15 W（不含硬盤） |
|||
使用溫度 |
-10℃－＋60℃ |
|||
使用濕度 |
10%－95% |
|||
大氣壓 |
86kpa－106kpa |
|||
尺? 寸 |
202×91×252（W×H×L） mm |
|||
重? 量 |
3.5KG |
|||
安裝方式 |
臺式安裝 |
|||
