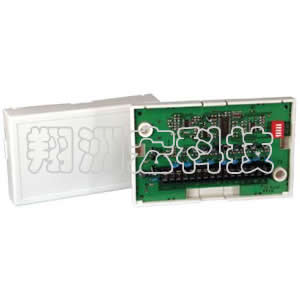

? 處理多達 8 路輸入回路 ? 串連雙終端電阻 (EOL) 布線，帶防拆開關狀態 (DS7432E) DS7432 系列 8 防區總線輸入模塊包括 DS7432 和 DS7432E 兩種型號。 兩種模塊均可處理多達 8 路常規觸點的輸入回路與控制主機的多路復用總線相連。 DS7432E 還提供一個串連雙終端電阻 (EOL) 布線配置。 DS7432E 可處理多達 16 路輸入觸點（每路回路的報警點和防拆點）。DS7432 每路輸入使用一個 47 kΩ 電阻。 DS7432E 每路輸入使用 22 kΩ + 47 kΩ 電阻。
證書與認可
| 地區 | 認證 | |
| 歐洲 | CE | 1999/5/CE Radio Eqipment & Telephone Equipment Directive (R&TTE) 2004/108/EC EMC Directive (EMC), 2006/95/EC Low-Voltage Directive (LVD) |
| 美國 | UL | DS7432: AMCX: Central Station Alarm Units (UL1610, UL1635), APAW: Police Station Alarm Units (UL365, UL464), UOXX: Control Unit Accessories, System (UL864, 9th edition), UTOU: Control Units and Accessories - Household System Type (UL985) |
| NYC-MEA? | DS7432: 274-94-E, Vol. IV DS7432: 274-94-E, Vol. III |
|
安裝/配置
兼容性信息
DS7432 系列模塊只能通過相連的多路復用總線擴展接口連接至下列控制主機。
| 控制主機 | D9412GV2 控制主機 D7412GV2 控制主機 D9412G 控制主機 D7412G 控制主機 DS7400XiV4 控制主機 DS7400Xi 控制主機 |
| 多路復用總線接口模塊 | D8125MUX 多路復用總線接口模塊 DS7430 多路復用總線擴展模塊 DS7436 多路復用總線擴展模塊 |
注解
當 PCB 的跳線設為 DS7432 模式時，DS7432E
與 D9412GV2、D9412G、D7412GV2 和
D7412G 兼容。
模塊數量
與某個系統相連的 DS7432 系列模塊的數量取決于控制主機。
| 控制主機 | 總線擴展模塊數量 |
| DS7400Xi | 多達 15 個 |
| DS7400XiV4 | 多達 30 個 |
| D9412GV2，D9412G | 多達 30 個 |
| D7412GV2，D7412G | 多達 8 個 |
接線
有關多路復用總線的布線要求，請參閱多路復用總線擴展模塊參考指南。
最大阻抗：額定值 4.05 歐姆，+20°C (+68°F)
| 距離（近似值） | 尺寸 |
| 76 米 | 0.65 毫米 |
| 193 米 | 1.02 毫米 |
| 250 英尺 | 22 AWG |
| 600 英尺 | 18 AWG |
為控制主機布線時推薦使用四芯電纜。 不要使用屏蔽或雙絞線電纜。
注解
如果用于防火應用場合，則需要使用 18 AWG 電線。
附件
| 數量 | 組件 |
| 1 | 8 防區總線輸入模塊 |
| 1 | 說明文件包 |
| 1 | |
| 1 |
技術規格
電路參數
啟動設備類型： B 類，樣式 A
信號線路電路類型： B 類，樣式 4
環境要求
操作溫度： 0°C 至 +50°C（+32°F 至 +122°F）
電源要求
電流消耗： 10 mA（最大）
DS7432 線尾電阻： 47 kΩ
DS7432E 終端電阻器： 每路輸入 22 kΩ+47 kΩ
電壓： 12 VDC（額定）
定購信息
DS7432E 8 防區總線輸入模塊
包括串連雙終端電阻 (EOL) 布線配置。處理多達 16 路輸入觸點（每路回路的報警點和防拆點）。
DS7432 8 防區總線輸入模塊
處理多達 8 路常規觸點的輸入回路與控制主機的多路復用總線相連。
